綜合布線工程施工雖然不難，但是在實際項目中卻是有諸多疑問，例如：

1、線纜損耗是多少？

2、線纜預留是多少？

3、線纜用量如何計算？

這三個問題，是在項目一開始時，都應該需要弄清楚的。用的非常多，在我們?nèi)蹼奦IP技術群也經常討論到。

本期弱電行業網和大家一起來詳細了解這三個問題。

一、綜合布線纜損耗是多少？

根據規范《GB 50311-2016 綜合布線系統工程設計規范》中介紹到，其中

5.3.5 主干電纜和光纜所需的容量要求及配置應符合下列規定：

1、對語音業務，大對數主干電纜的對數應按每1個電話8位模塊通用插座配置1對線，并應在總需求線對的基礎上預留不小于10％的備用線對。

2、對數據業務，應按每臺以太網交換機設置1個主干端口和1個備份端口配置。當主干端口為電接口時，應按4對線對容量配置，當主干端口為光端口時，應按1芯或2芯光纖容量配置。

3、用戶接入點配線設備至樓層光纜配線箱之間應采用單根多芯光纜，光纖容量應滿足用戶光纜總?cè)萘啃枰��?/span>并應根據光纜的規格預留不少于10％的余量。

4 建筑物配線設備處各類設備纜線和跳線的配置應符合本規范第5.2.10條的規定。

二、布線預留與彎曲

根據規范《GB 50311-2016 綜合布線系統工程設計規范》中介紹到：

室內光纜預留長度應符合下列規定：

1)光纜在配線柜處預留長度應為3m～5m；

2)光纜在樓層配線箱處光纖預留長度應為1m～1.5m；

3)光纜在信息配線箱終接時預留長度不應小于0.5m；

4)光纜纖芯不做終接時，應保留光纜施工預留長度。

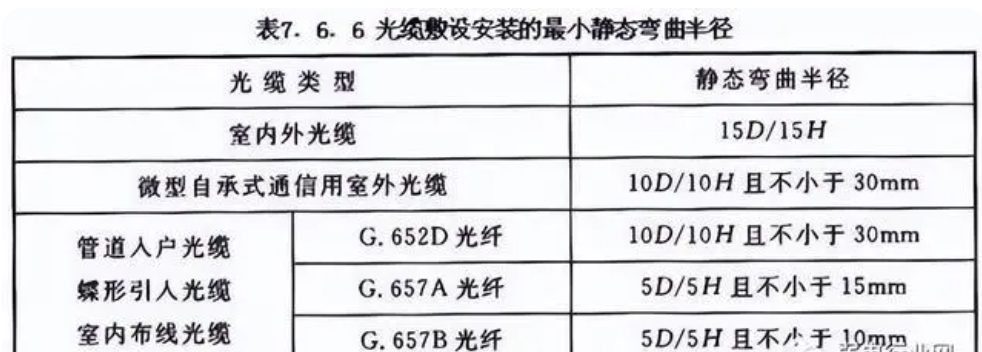

光纜敷設安裝的最小靜態彎曲半徑應符合表7.6.6的規定。

三、綜合布線線纜用量計算

如何計算綜合布線線纜用量，我們有兩種方法。

方法一、估算法

估算法就是觀察現場信息點位最遠水平距離，與最近水平距離，通過公式進行計算。

公式計算法電纜平均長度=（最遠信息點水平距離+最近信息點水平距離）/2+2H（H－樓層高）

這個是每個點位的線纜用法，然后算量總點位數，這里面有一點大家不忘了，就是損耗，一般按1.1倍計算線纜。

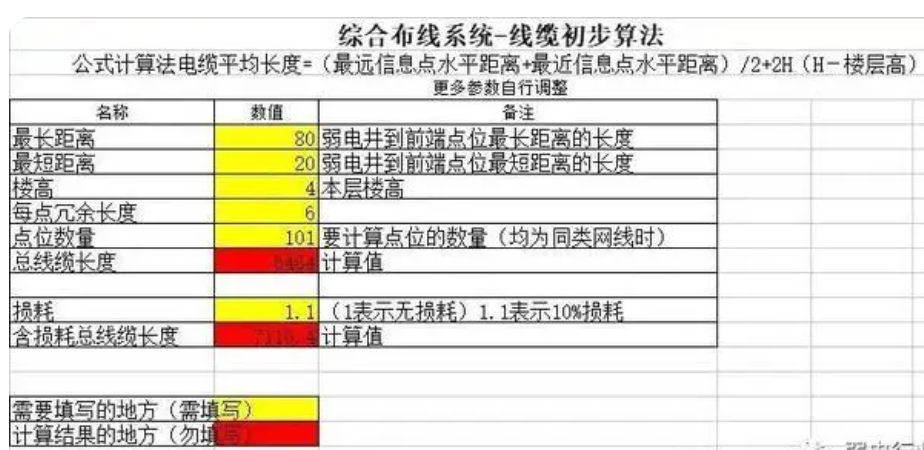

總結下來就是下面這個表格：

填寫相關數據，自動計算項目線纜總用量。

方法二、精準算法

當然，你如果想要得到精準數據的話，那也可以，把樓層每個點位的線纜用法實測清楚，然后做個表格即可。

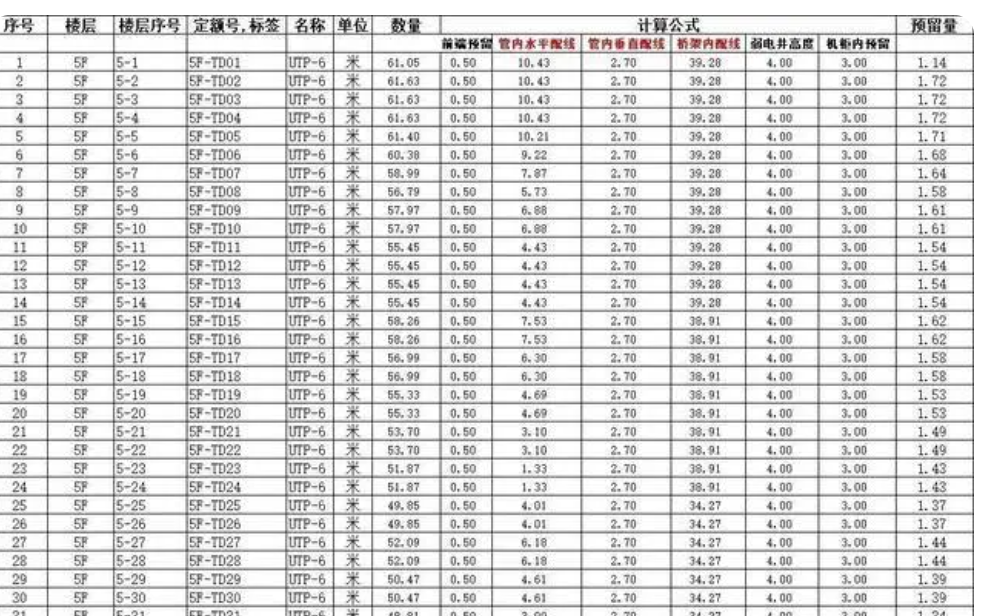

線纜精準算法

先做出點位表，然后填入各點位相應的數據。

像這樣，這個表格就比較清楚了，每個點位的線纜用量，一目了然，很精準，就是麻煩點，需要我們了解點位的前端預留、管內水平配線、管內垂直配線、橋架內配線、弱電井高度、機柜內預留、構件數等信息，第二種方法用的比較多。
